Монтаж кровли из гибкой черепицы

Основой гибкой черепицы обычно является стеклохолст, пропитанный СБС-модифицированным битумом. Крупнозернистая сланцевая посыпка, нанесенная поверх битума, обеспечивает прочность, надежность, долгий срок службы. За счет формы и структуры битумного покрытия его можно использовать для крыш любой конструкции, сочетая разные модели и цвета, создавая оригинальные рисунки.

Причины популярности этого кровельного материала – легкий монтажа и экономный расход. Также мягкая черепица, в отличие, например, от металлической кровли, практически бесшумна. Этим объясняется популярность битумной черепицы как материала для обустройства, например, крыши мансарды.

Основное сырье для производства гибкой черепицы – битум, продукт нефтепереработки. При производстве в него добавляют СБС-модификаторы для улучшения эластичности, прочности, устойчивости к перепадам температуры. Последнее особенно ценно в нашей стране с учетом климата.

Модифицированный битум с полимерными добавками наносится на армирующую основу с обеих сторон. Такое кровельное покрытие получается гибким, прочным, устойчивым к деформации. Верхний слой покрывается подкрашенной минеральной крошкой – сланцевой, базальтовой или керамической. Это улучшает вид кровли, защищает от ультрафиолетовых лучей. Некоторые производители наносят на поверхность мягкой черепицы теневую полосу из гранулята для визуальной рельефности.

Иногда на нижнюю сторону полотна наносится самоклеющаяся полоса. Это необходимо для монолитности покрытия и дополнительного скрепления рядов материала во время укладки.

Чтобы рулоны не слипались во время хранения или перевозки, самоклеющуюся полосу защищают тонкой пленкой, которую удаляют непосредственно перед монтажом.

Как укладывать гибкую черепицу

Качественно выполненный монтаж кровли влияет на ее надежность, срок службы. Поэтому прежде чем уложить покрытие, необходимо проделать комплекс подготовительных работ: установить пароизоляцию, стропильную систему, теплоизоляцию, диффузионную мембрану, ОСП.

На стропильную систему приходится основная нагрузка, поэтому она должна быть прочной. Концы стропил нужно надежно закрепить, а древесину обработать составами для защиты от влаги. При монтаже стропильной системы нужно учитывать условия, в которых будет эксплуатироваться крыша: масса кровельного материала, снежная нагрузка, ветер.

Прежде чем уложить битумную черепицу, необходимо создать пароизоляционную защиту. Пленка, которая используется для этого, укладывается внахлест, а затем скрепляется двусторонним скотчем.

Следующий этап подготовительных работ, предшествующий установке битумной черепицы, – теплоизоляция. Здесь можно использовать любые теплоизоляционные материалы, имеющиеся на рынке. Особенно популярен утеплитель в виде минеральных плит.

После утеплителя укладывают диффузионную мембрану для защиты от влаги и ветра. Ее фиксируют при помощи бруса высотой 50-75 мм, который прибивается к стропилам параллельно. Это нужно в том числе для создания пространства под кровельным покрытием, которое обеспечивает вентиляцию.

Затем поверх бруса прибивается обрешетка. Для нее можно использовать как обрезные, так и необрезные доски толщиной не менее 15 мм.

Чтобы защитить деревянные элементы от влаги и огня, их нужно обработать специальными составами.

Подготовка основания

Этот вид кровельного материала необходимо укладывать на сплошную, жесткую, ровную поверхность. В качестве основания для мягкой кровли обычно используют толстую фанеру, устойчивую к влаге, или ориентированно-стружечную плиту (ОСП). Также можно применять сухую шпунтованную доску, но первые два варианта предпочтительнее.

ОСП или фанера могут расширяться под воздействием температуры или влажности, поэтому при укладке необходимо оставлять зазоры шириной не более 5 мм. Фиксируют основание саморезами или гвоздями.

После подготовки настила на него необходимо уложить подкладочный ковер. Это рулонный материал, основная функция которого – защита от возможных протечек кровли. Он особенно нужен в местах, где вероятность протечки наиболее высока (ендова и карнизный свес).

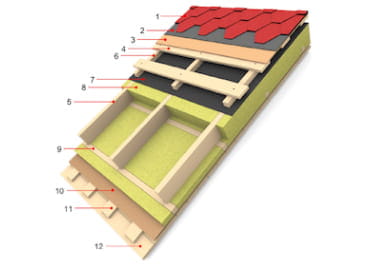

1. 12. Битумная черепица ICOPAL
2. 11. Подкладочный ковер ICOPAL K-EL/Fel&rsquo / X
3. 10. Влагостойкая фанера или ОСП
4. 9. Разреженная обрешетка
5. 8. Стропильная балка
6. 7. Контрбрус
7. 6. Диффузионная мембрана ICOPAL Monarperm 500/700
8. 5. Теплоизоляционная минераловатная плита
9. 4. Брус 50х50 мм
10. 3. Пароизоляционная мембрана ICOPAL Polykraft RE
11. 2. Доска 20х100 мм
12. 1. Подшивка потолка

Подкладочный ковер раскатывают по поверхности с нахлестом. В поперечном направлении ширина нахлеста должна составлять 10 см, в продольном – 15 см. На настиле подкладочный ковер фиксируют специальными оцинкованными гвоздями. Рекомендуемая частота – каждые 20 см. Для повышения надежности участки нахлеста нужно промазать битумной мастикой.

Следующий этап работы по обустройству гибкой кровли – монтаж фронтонных планок. Их фиксируют на деревянном настиле при помощи тех же гвоздей, что и подкладочный ковер. Прибивать гвозди следует в шахматном порядке с интервалом не менее 20 см. На участках стыков нахлест планок должен составлять примерно 15 см.

Монтаж

Монтаж мягкой кровли начинают с карнизных свесов. Сначала нужно выбрать материал. Обычно на подкладочный ковер укладывается специальная черепица для коньков и карнизов. В этом качестве можно использовать обычный гонт. Только предварительно необходимо отрезать фигурные лепестки. К карнизу покрытие прибивается оцинкованными гвоздями с широкой шляпкой.

Начинать укладывать первый ряд лучше с середины. При укладке последующих рядов нужно смещать полотно так, чтобы нижние края лепестков находились вровень с верхними кромками вырезов предыдущих рядов.

Чтобы не допускать смещения и обеспечить прямолинейную укладку рядов, рекомендуется сделать разметку при помощи натянутой бечевки.

При фиксации необходимо следить, чтобы гвозди вбивались в настил исключительно под прямым углом. Шляпка гвоздя должна находиться параллельно поверхности гонта.

Осуществлять монтаж кровли из мягкой черепицы рекомендуется при температуре воздуха не менее 20 градусов. При нагревании битум становится очень мягким и подвержен деформации. Поэтому при очень высокой температуре окружающей среды по уже уложенному материалу следует передвигаться очень осторожно. Для обеспечения сохранности покрытия лучше использовать защитные помосты или осуществлять работы на теневой стороне крыши.

Основные нюансы

При монтаже гибкой кровли нужно помнить о некоторых тонкостях.

• Необходимо перемешивать полотна из нескольких упаковок, поскольку разные партии могут незначительно отличаться по цвету. Перемешивание – гарантия того, что эти цветовые различия будут нивелированы.
• Также нужно уделить внимание дымоходам, вентиляционным элементам и ендовам (если конструкция крыши их предусматривает). Эти участки наиболее подвержены протечкам. Для обустройства ендов используется специальное ендовое покрытие, которое укладывается поверх подкладочного ковра.
• Количество отходов при монтаже кровли из такого материала бывает незначительным. Но все равно при расчете площади крыши нужно закладывать определенный запас – до 5% для простой конструкции и 12–15%, если есть конусы, башни.

Заключительный этап монтажа – устройство конька. Для этого используется специальная коньково-карнизная черепица. Прежде чем ее уложить, устанавливается коньковый аэратор, который обеспечивает свободный выход воздуха из пространства под кровлей. Под этим элементом, который крепится к основанию при помощи оцинкованных саморезов, должна оставаться щель шириной 5–8 см.

Подробное руководство по применению и монтажу битумной черепицы ICOPAL можно скачать здесь.

Как выбрать материал и не ошибиться

Битумная черепица ИКОПАЛ подходит для кровель всех конфигураций. Особенно популярны кровельные материалы линейки СИПЛАСТ.

Битумная СБС-модифицированная черепица ИКОПАЛ СИПЛАСТ ВЕРСИТ – это кровельное покрытие на основе стекловолокна. С верхней стороны она покрыта крупнозернистой цветной посыпкой, с нижней – мелкозернистой. У такого покрытия отличные шумоизоляционные характеристики. Оно экономично, долговечно, имеет богатую гамму оттенков.

Коллекция ИКОПАЛ СИПЛАСТ ВЕРСИТ включает в себя две модели – ВЕРСИТ КАРРЕ и ВЕРСИТ ЭКЕЙЛ, которые отличаются цветом и формой лепестков. Этот материал подходит для укладки на скатные кровли с уклоном от 11,3°.

ИКОПАЛ СИПЛАСТ ТУАЗИТ – битумная черепица на основе двойного стеклохолста. С верхней стороны полотно покрыто крупнозернистой цветной посыпкой, с нижней – антиадгезионной пленкой. Обладает теми же преимуществами, что ИКОПАЛ СПЛАСТ ВЕРСИТ.

Коллекция СИПЛАСТ ТУАЗИТ включает в себя три модели: КАРРЕ, ЭКЕЙЛ и ОЖИВ, которые различаются цветовой гаммой и формой лепестков. Подходит для скатных кровель с уклоном от 16°.

В качестве комплектующих для ИКОПАЛ СИПЛАСТ используется рулонный битумный СБС-модифицированный материал на основе высокопрочного полиэстера.
