Конструкция кровельного пирога под мягкую кровлю

Устройство кровельного пирога

В большинстве случаев пирог мягкой кровли выглядит следующим образом:

• Пароизоляция;
• Обрешетка и контробрешетка;
• Утеплитель;
• Гидроизоляционный или диффузионный слой;
• Вентилируемое пространство;
• Битумная черепица.

Монтируя материал важно соблюдать указанный порядок. Ниже мы подробно разберем каждый из элементов и расскажем, как правильно выбрать и смонтировать его.

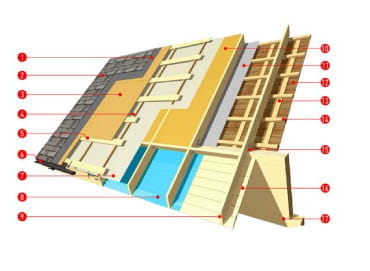

1. 17. Стеновой клееный брус
2. 16. Подкарнизная доска
3. 15. Скользящая опора для стропил
4. 14. Доп. обрешетка для утепления
5. 13. Вентрейка
6. 12. Вагонка
7. 11. Пароизоляция
8. 10. Утеплитель
9. 9. Стропильная нога
10. 8. Антимоскитная сетка
11. 7. Кровельная пленка
12. 6. Водосточный желоб
13. 5. Обрешетка
14. 4. Контробрешетка
15. 3. Плита OSB
16. 2. Кровельное покрытие битумная черепица
17. 1. Подкладочный ковер

Устройство кровельного пирога может различаться в зависимости от того, какого результата вы хотите добиться. Так, если вы планируете обустройство «холодного» чердака, то исключается теплоизоляционный слой. В остальном устройство пирога будет примерно таким же, как и для утепленной кровли.

Важно позаботиться о том, чтобы каждый из описанных выше слоев укладывался в соответствии с необходимыми требованиями к качеству, надежности и безопасности. Если отдельные части всей кровельной конструкции уложить неправильно или подобрать без учета той климатической зоной, в которой расположено строение, вы рискуете качеством кровельной системы в целом. Иногда такие просчеты исправляются локальным ремонтом, однако чаще для исправления придется заменять всю конструкцию вашей кровли целиком.

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты.

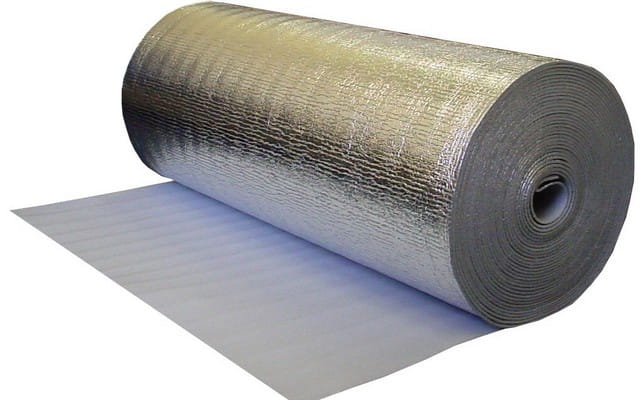

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

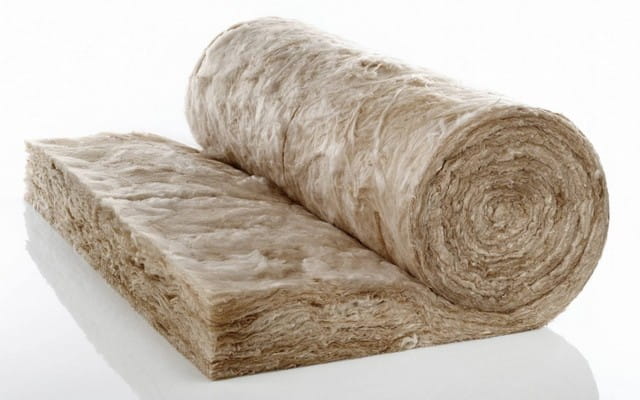

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву.

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

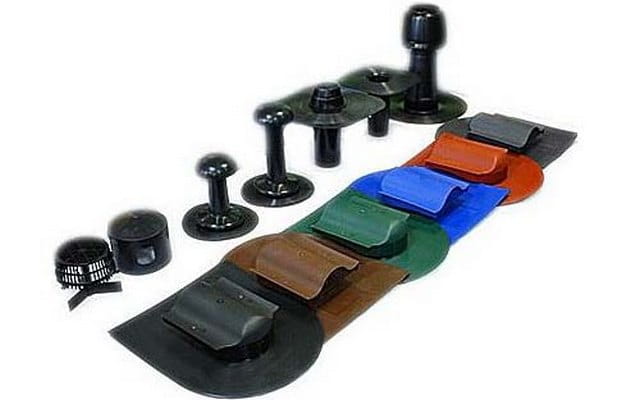

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность. Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку). А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества. Хорошим вариантом в этом случае станут кровельные аэраторы.

Материалы для кровельного пирога

Почему выбирают ИКОПАЛ? Как ясно из нашего перечня устройства кровельного пирога, следующим пунктом является, собственно, кровельный материал. Каждый из слоев пирога крайне важен, однако сложно переоценить, какое значение играет кровельный материал – в конце концов, именно он будет напрямую контактировать с окружающей средой, ветром и атмосферными осадками.

Битумная черепица это надежное решение для любого строения. Вот лишь несколько преимуществ:

• Используется для любого, даже самого сурового климата;
• Обеспечивает хорошую звукоизоляцию;
• Выдерживает существенные снеговые и ветровые нагрузки;
• Применяется на кровлях сложной конфигурации;
• Легко монтируется, нет проблем и с локальным ремонтом, в случае необходимости (количество отходов в процессе монтажа минимально);
• Выглядит эстетично и стильно.

Важно! Для монтажа большинства видов мягкой кровли уклон крыши должен быть не менее 11 градусов.

Всеми этими качествами обладает битумная черепица ИКОПАЛ. Это современный, удобный и, главное, надежный кровельный материал; он идеально подходит для устройства новых кровель и ремонта старых. Высокая скорость монтажа позволяет существенно снизить временные затраты на строительство.
